Comment mesurer un cylindre de serrure sans erreur

Vous connaîtrez la bonne dimension de votre cylindre de serrure et éviterez une commande incompatible après la lecture de ce guide. La méthode repose sur un repère précis, le centre de la vis de fixation, puis sur deux mesures séparées.

On sait à quel point une serrure mal remontée peut compliquer le quotidien. Nous vous expliquons donc comment mesurer, démonter et identifier un cylindre, avec des repères concrets pour préparer un remplacement ou l’intervention d’un serrurier.

Comment mesurer un cylindre de serrure sans se tromper ?

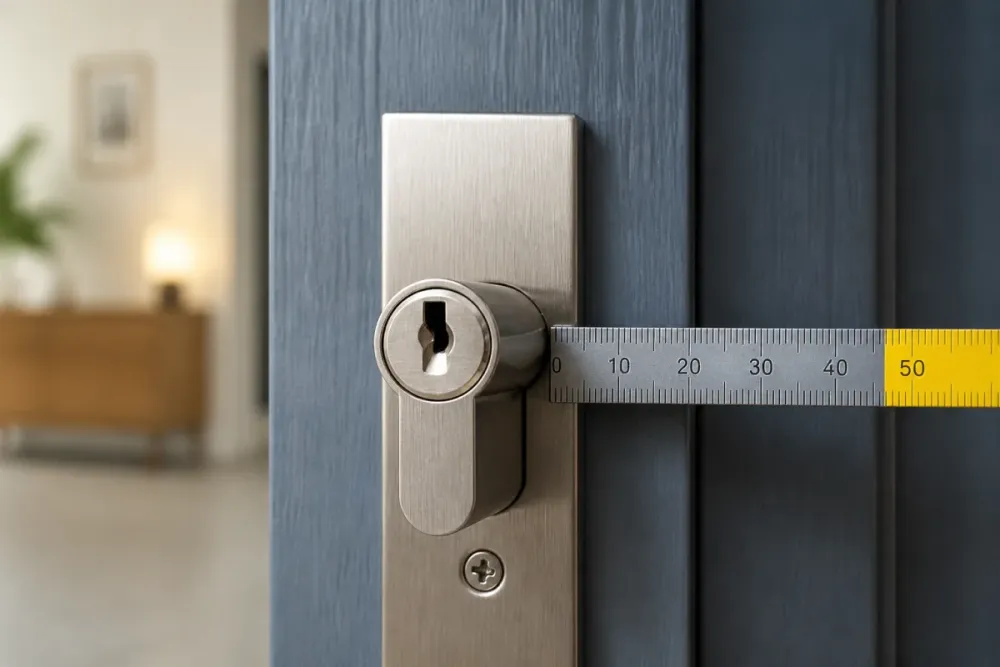

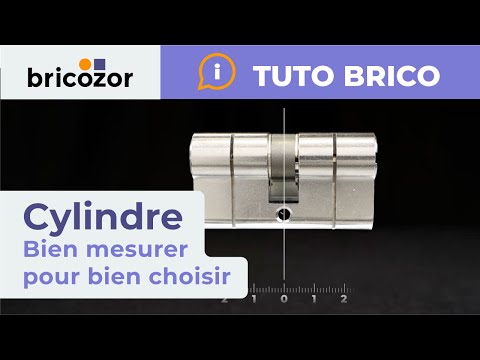

Un cylindre européen se mesure à partir du centre du trou de vis jusqu’à chacune de ses extrémités. Vous devez relever le côté extérieur et le côté intérieur séparément, car ces deux longueurs peuvent différer.

La mesure s’exprime en millimètres, sous la forme 30 x 40 ou 30/40. Elle indique 30 mm d’un côté et 40 mm de l’autre, soit une longueur totale de 70 mm.

La longueur totale ne suffit jamais. Un cylindre de 70 mm peut correspondre à un modèle 35 x 35, 30 x 40 ou 40 x 30, avec une orientation différente sur la porte.

Le matériel nécessaire pour prendre les mesures

Préparez une règle rigide graduée en millimètres ou un mètre ruban précis. Un pied à coulisse (outil qui mesure avec précision les petites dimensions) améliore encore le relevé, surtout sur un cylindre usé.

• Un tournevis plat ou cruciforme adapté à la vis de fixation
• Une règle métallique ou un pied à coulisse
• Une feuille et un stylo pour noter extérieur et intérieur
• Une lampe si la feuillure reste peu visible

Ouvrez la porte avant toute manipulation et maintenez-la stable. Repérez la vis sur la tranche, nettoyez la zone si nécessaire, puis notez immédiatement le sens extérieur et intérieur.

Faut-il démonter le cylindre pour prendre ses mesures ?

Nous recommandons de retirer le cylindre européen. Cette méthode donne une mesure fiable et permet de repérer exactement le panneton (pièce centrale mobile qui entraîne le mécanisme).

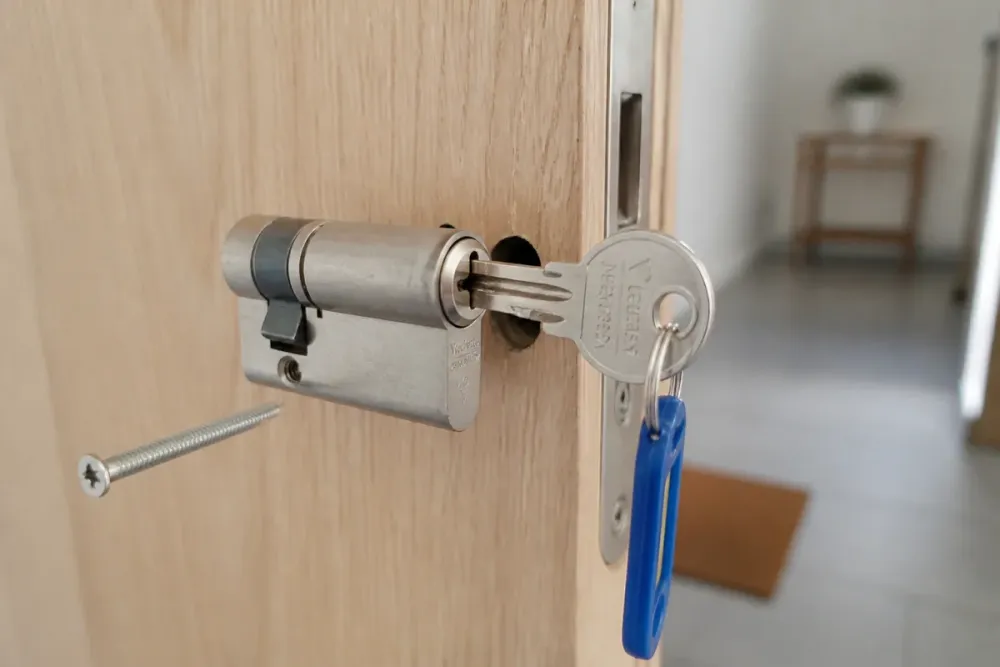

Dévissez la vis de fixation, insérez la clé, puis tournez-la légèrement en poussant doucement le cylindre. Le panneton doit s’aligner avec le corps du cylindre pour permettre son extraction.

Ne forcez ni la clé ni le cylindre. Si l’extraction bloque, tâtonnez de quelques degrés avec la clé. Une résistance persistante peut signaler un mécanisme déformé ou une serrure mal alignée.

Repérer le centre de la vis de fixation

Le centre de la vis de fixation constitue le point zéro de la mesure. Cette vis se trouve sur la tranche ou la feuillure de la porte, généralement dans l’axe du panneton.

Après le démontage, placez votre règle au milieu du trou de vis, et non sur le bord de la serrure. Une erreur de quelques millimètres à ce stade peut modifier la référence commerciale du cylindre.

Le repère doit rester identique pour les deux côtés. Mesurez d’abord vers l’extérieur, puis vers l’intérieur, sans déplacer le point de départ.

Sur une porte équipée d’une plaque ou d’une rosace, vérifiez aussi l’épaisseur que le cylindre doit couvrir. Cette vérification complète la mesure du cylindre retiré et révèle un éventuel ancien mauvais ajustement.

Mesurer séparément les côtés intérieur et extérieur du cylindre

Posez le cylindre à plat et identifiez son orientation. Mesurez du centre du trou de fixation jusqu’à l’extrémité extérieure, puis répétez l’opération côté intérieur.

Notez les valeurs dans le bon ordre. Par exemple, 30 mm côté rue et 40 mm côté logement donnent une référence 30 x 40, et non 40 x 30.

Les dimensions commerciales progressent souvent par pas de 5 mm. Un modèle symétrique de 60 mm mesure 30 x 30, tandis qu’un modèle symétrique de 80 mm mesure 40 x 40.

Comment distinguer le côté intérieur du côté extérieur ?

Le côté extérieur regarde la rue, le palier ou la zone commune. Le côté intérieur regarde votre logement. Une rosace, une plaque, un protège-cylindre ou un bouton aide parfois à identifier chaque face.

Ne supposez pas que les côtés sont interchangeables. Certains cylindres de sécurité possèdent un goupillage différent côté extérieur, notamment sur des modèles proposés par Vachette.

Inscrivez clairement « extérieur » et « intérieur » sur votre feuille. Cette précaution évite une inversion lors de la commande, surtout pour un cylindre asymétrique ou fabriqué selon un organigramme.

Que signifie la dimension 30 x 40 pour un cylindre ?

La première valeur correspond généralement au côté extérieur et la seconde au côté intérieur, si le fabricant utilise cette convention. Une référence 30 x 40 mesure donc 70 mm au total.

Un cylindre 50 x 30 convient à une porte dont le côté extérieur nécessite 50 mm et le côté intérieur 30 mm. Commander un 30 x 50 inverserait la position des deux longueurs.

Mesurer les différents types de cylindres de serrure

La méthode varie légèrement selon la forme du cylindre. Avant de commander, identifiez donc le type installé, son mécanisme et la présence éventuelle d’un bouton intérieur.

Comment mesurer un cylindre européen ?

Le cylindre européen, aussi appelé barillet ou cylindre monobloc, se retire généralement de la porte. Mesurez ses deux côtés depuis le centre de la vis jusqu’aux extrémités.

Repérez aussi le panneton et la forme générale du cylindre. Un modèle double entrée reçoit une clé des deux côtés, mais il peut rester asymétrique ou non réversible.

Pour une nouvelle serrure, comparez vos mesures avec l’épaisseur de la porte, des plaques et des rosaces. Cette comparaison limite les risques d’un cylindre trop court ou excessivement saillant.

Comment mesurer un cylindre à bouton ?

Mesurez un cylindre à bouton comme un modèle classique, du centre de la vis jusqu’à chaque extrémité. Le bouton ne compte pas dans la longueur du cylindre, car il se situe hors de la partie insérée.

Indiquez la présence du bouton avec la lettre B lorsque le fabricant l’utilise. Une référence 40 x 50B correspond à 40 mm côté extérieur et 50 mm côté intérieur, bouton compris dans la désignation mais pas dans la mesure.

Le côté du bouton reste intérieur et ces cylindres ne sont pas réversibles. Une inversion peut donc empêcher l’installation ou placer la commande du mauvais côté.

Comment mesurer un demi-cylindre de serrure ?

Un demi-cylindre possède une seule partie utilisable, souvent pour une porte de garage, une trappe ou un équipement technique. Mesurez du centre de la vis jusqu’à l’unique extrémité équipée.

La longueur se note généralement avec une seule valeur, mais vérifiez toujours la fiche du fabricant. Les modèles destinés aux serrures en applique peuvent suivre une forme ou un entraînement spécifique.

Les cylindres ronds demandent une attention différente. Relevez leur diamètre, leur longueur depuis l’épaulement, la marque, le type de clé et le modèle de serrure, car l’entraîneur n’est pas standardisé.

Tenir compte de la rosace et du protège-cylindre

Une mesure prise uniquement sur l’ancien cylindre peut reproduire une mauvaise installation. Contrôlez la distance entre le centre de la vis et la face de la rosace, de la plaque ou du protège-cylindre.

Placez le zéro de la règle au centre de la vis, puis mesurez vers l’extérieur et vers l’intérieur. Vous obtenez ainsi les longueurs nécessaires pour couvrir l’épaisseur de la porte et des garnitures.

Le cylindre doit rester presque affleurant. Un dépassement de quelques millimètres au plus convient généralement, tandis qu’une saillie importante facilite une tentative d’arrachage.

De combien un cylindre doit-il dépasser de la porte ?

Le cylindre doit arriver au ras de la rosace ou dépasser de quelques millimètres seulement. Il ne doit pas rester trop en retrait, car la clé pourrait devenir difficile à introduire.

Un cylindre trop long peut gêner la plaque et créer une faiblesse mécanique. Un cylindre trop court peut empêcher le verrouillage complet ou ne pas atteindre correctement le mécanisme.

Si la mesure tombe entre deux dimensions disponibles, choisissez celle qui rapproche le cylindre de l’affleurement côté extérieur. Pour une porte protégée, demandez confirmation à un serrurier avant la commande.

Les erreurs fréquentes lors de la mesure d’un cylindre

La première erreur consiste à mesurer seulement l’épaisseur totale de la porte. Cette valeur ignore les rosaces, les plaques et les protections qui modifient la longueur réellement nécessaire.

La deuxième erreur consiste à copier la longueur totale de l’ancien cylindre. S’il dépassait beaucoup ou restait en retrait, il pouvait déjà être mal dimensionné.

• Mesurer depuis le bord de la serrure au lieu du centre de la vis
• Confondre les côtés extérieur et intérieur
• Inclure le bouton dans la longueur du cylindre
• Inverser un modèle 30 x 40 avec un modèle 40 x 30
• Forcer la clé pendant l’extraction
• Oublier la marque et le type d’un cylindre rond

Les modèles à bouton, les cylindres haute sécurité et les jeux de cylindres peuvent avoir un sens imposé. Une mauvaise indication peut aussi rendre un produit fabriqué sur commande impossible à reprendre.

Que faire si la mesure du cylindre ne correspond à aucune dimension standard ?

Reprenez d’abord la mesure en vérifiant le centre de la vis et l’orientation des deux côtés. Comparez ensuite le cylindre démonté avec la distance disponible entre les faces des rosaces.

Une différence de 5 mm peut correspondre au pas habituel des dimensions commerciales. Choisissez la référence qui laisse le cylindre le plus proche de l’affleurement, sans réduire la profondeur utile du mécanisme.

Pour un cylindre rond, une serrure en applique ou un ensemble avec deux barillets, ne commandez pas sur la seule longueur. Photographiez les faces intérieure et extérieure, puis transmettez la marque et le modèle à un serrurier.

Nous recommandons une intervention professionnelle lorsque le cylindre reste bloqué, lorsque la serrure présente un jeu anormal ou lorsque le produit appartient à un organigramme. Le professionnel vérifiera aussi la compatibilité de l’entraîneur et du niveau de sécurité.

La bonne mesure protège votre installation, mais elle ne remplace pas l’identification complète de la serrure. Notez les deux côtés, contrôlez l’affleurement et prenez conseil dès qu’un modèle sort du standard. Votre cylindre actuel dépasse-t-il de quelques millimètres seulement, ou mérite-t-il une vérification avant remplacement ?
